Cuplajele cu eliberare rapidă asigură o conexiune etanșă prin mai multe caracteristici și mecanisme de proiectare:

Mecanisme de etanșare: Cuplajele cu eliberare rapidă folosesc garnituri de înaltă performanță sau inele O pentru a crea o conexiune etanșă. Aceste etanșări sunt de obicei realizate din materiale durabile, cum ar fi cauciucul, nitrilul sau Vitonul, alese pentru rezistența lor excelentă la uzură, coroziune chimică și fluctuații de temperatură. Când cuplajul este cuplat, garniturile sunt comprimate, formând o barieră etanșă și sigură, care împiedică scurgerea fluidului. Designul și materialul acestor etanșări sunt cruciale, deoarece trebuie să-și mențină integritatea într-o varietate de condiții de funcționare, inclusiv variații de presiune și temperatură ridicate.

Inginerie de precizie: Componentele cuplajelor cu eliberare rapidă sunt fabricate cu mare precizie pentru a asigura o potrivire exactă între piesele de împerechere. Prelucrarea CNC avansată și alte tehnici de inginerie de precizie sunt folosite pentru a obține toleranțele strânse necesare pentru o conexiune etanșă. Această atenție meticuloasă la detalii minimizează eventualele goluri sau dezaliniri care ar putea permite fluidului să scape. Asigurându-se că jumătățile de cuplare se aliniază perfect, producătorii sporesc fiabilitatea și eficiența generală a etanșării.

Mecanisme de blocare: Multe cuplaje cu eliberare rapidă au mecanisme de blocare robuste, cum ar fi rulmenți cu bile, știfturi de blocare sau conexiuni filetate. Aceste mecanisme sunt concepute pentru a ține în siguranță jumătățile de cuplare împreună sub presiune, prevenind deconectarea accidentală. Sistemul de blocare asigură că, odată cuplata cuplajului, acesta rămâne strâns conectat, menținând integritatea etanșării și prevenind scurgerile. Proiectarea acestor mecanisme de blocare este esențială, echilibrând nevoia unei operațiuni manuale ușoare cu cerința unei conexiuni sigure și fiabile.

Etanșări activate prin presiune: În unele modele de cuplare cu eliberare rapidă, garniturile sunt activate prin presiune, ceea ce înseamnă că se extind și creează o etanșare mai strânsă pe măsură ce presiunea internă crește. Această capacitate de etanșare dinamică asigură că cuplajul rămâne etanș chiar și în condiții de înaltă presiune. Pe măsură ce presiunea fluidului crește, materialul etanșării se deformează într-un mod controlat pentru a spori eficacitatea etanșării. Această caracteristică este deosebit de importantă în sistemele hidraulice și pneumatice în care menținerea unei conexiuni etanșe sub presiune variabilă este critică.

Etanșare dublă: Pentru a oferi un strat suplimentar de protecție împotriva scurgerilor, unele cuplaje cu eliberare rapidă utilizează un sistem dublu de etanșare. Acest design încorporează două garnituri independente care lucrează împreună pentru a asigura o conexiune etanșă. Dacă o etanșare s-ar defecta, a doua etanșare ar acționa ca o rezervă, împiedicând scăparea oricărui fluid. Această redundanță este deosebit de valoroasă în aplicațiile în care o scurgere ar putea duce la probleme operaționale semnificative sau pericole de siguranță, asigurând o performanță continuă și fiabilă.

Compatibilitatea materialelor: Materialele utilizate atât pentru corpul de cuplare, cât și pentru etanșări sunt selectate în funcție de compatibilitatea lor cu fluidele transferate. Factori precum rezistența chimică, toleranța la temperatură și rezistența mecanică sunt luați în considerare pentru a asigura că cuplajul poate rezista la condițiile specifice de aplicare. Folosirea materialelor compatibile previne degradarea garniturilor și a componentelor de cuplare, care altfel ar putea duce la scurgeri. Acest proces de selecție atent este esențial pentru menținerea integrității și performanței pe termen lung a cuplajului.

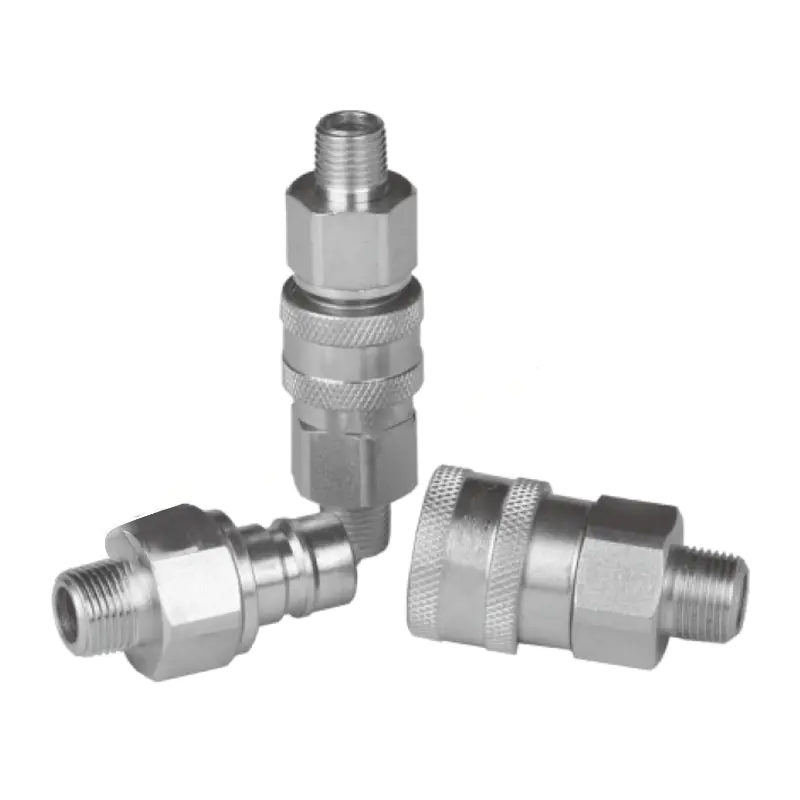

GT-C2 Cuplaj rapid hidraulic de tip închis

Supape clapete disponibile pentru a preveni scurgerile decuplate.
Supapele cu clapetă se deschid automat atunci când sunt cuplate, la presiunea nominală de lucru, pentru a menține rapid debitul.
Părțile critice sunt întărite pentru durabilitate.
Mecanismul fiabil de blocare cu bile ține împreună jumătățile de împerechere.
Priza și ștecherul sunt prelucrate cu precizie din stoc de bare solide.
